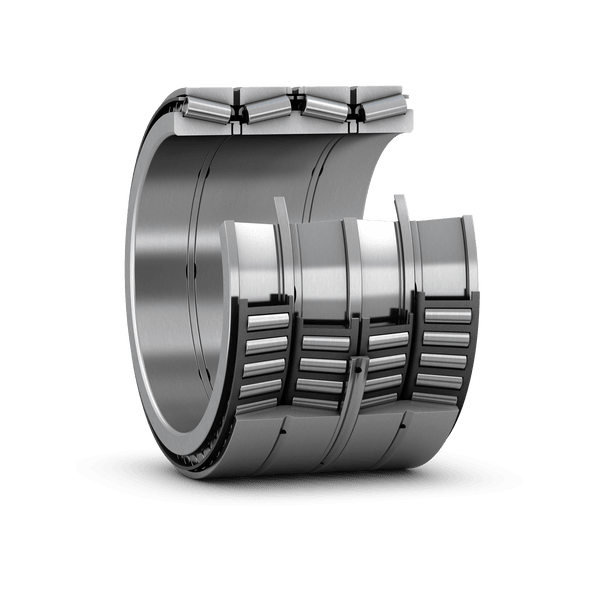

Description
| Design variant/feature | TQIT |
| Bore type | Tapered 1:12 |
Dimensions
| d | 287.5 mm | Bore diameter (large diameter of tapered bore) |
|---|---|---|
| D | 440 mm | Outside diameter |
| B | 330.3 mm | Total bearing width over inner rings |
| T | 284 mm | Total bearing width over outer rings |
| d1 | ≈ 349 mm | Abutment diameter shaft |
| D1 | ≈ 416 mm | Abutment diameter housing |
| r1,2 | min. 4 mm | Inner ring radius (chamfer) |
| r3,4 | min. 1 mm | Chamfer dimension outer ring |
Calculation data
| Basic dynamic load rating | C | 4 180 kN |
|---|---|---|
| Basic static load rating | C0 | 8 500 kN |
| Fatigue load limit | Pu | 720 kN |
| Comparative radial load rating | CF | 1 120 kN |
| Comparative axial load rating | CFa | 193 kN |
| Thrust factor | K | 1.68 |
| Limiting value | e | 0.35 |
| Calculation factor | Y1 | 1.9 |
| Calculation factor | Y2 | 2.9 |
| Calculation factor | Y0 | 1.8 |
Tolerances and clearances
General bearing specifications
- Tolerances: bearings (Normal and CL7C), inch bearings
- Internal clearance
Bearing interfaces
- Seat tolerances for standard conditions
- Tolerances and resultant fit
