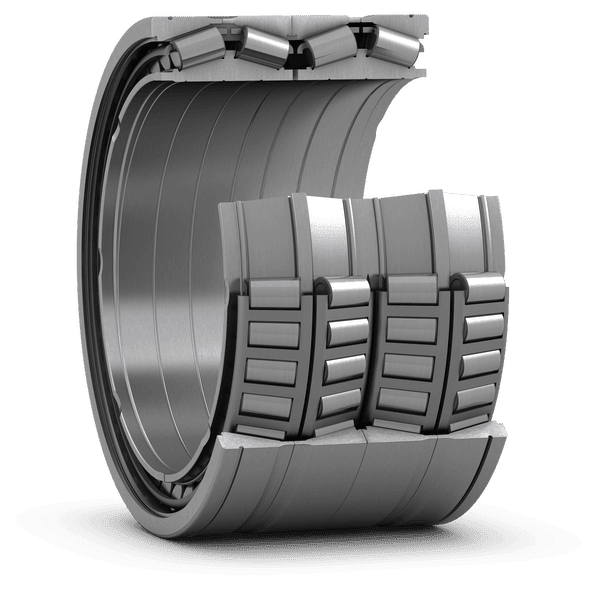

Description
| Design variant/feature | TQON/GW |
| Bore type | Cylindrical with helical groove |
Dimensions
| d | 279.578 mm | Bore diameter |
|---|---|---|
| D | 380.898 mm | Outside diameter |
| B | 244.48 mm | Total bearing width over inner rings |
| T | 250 mm | Total bearing width over outer rings |
| d1 | ≈ 309 mm | Abutment diameter shaft |
| D1 | ≈ 349 mm | Abutment diameter housing |
| r1,2 | min. 1 mm | Chamfer dimension inner ring |
| r3,4 | min. 3.3 mm | Outer ring radius (chamfer) |
Calculation data
| KGX performance class | KGX Explorer | |
| Basic dynamic load rating | C | 2 450 kN |
| Basic static load rating | C0 | 4 800 kN |
| Fatigue load limit | Pu | 425 kN |
| Comparative radial load rating | CF | 600 kN |
| Comparative axial load rating | CFa | 113 kN |
| Thrust factor | K | 1.51 |
| Limiting value | e | 0.4 |
| Calculation factor | Y1 | 1.7 |
| Calculation factor | Y2 | 2.5 |
| Calculation factor | Y0 | 1.6 |
Tolerances and clearances
General bearing specifications
- Tolerances: bearings (Normal and CL7C), inch bearings
- Internal clearance
Bearing interfaces
- Seat tolerances for standard conditions
- Tolerances and resultant fit
