Description

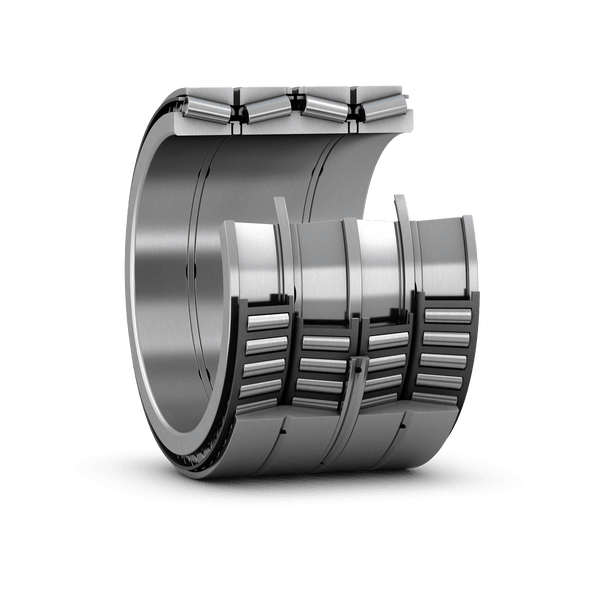

| Design variant/feature | TQIN |
| Bore type | Cylindrical |
Dimensions
| d | 406.4 mm | Bore diameter |
|---|---|---|
| D | 565.15 mm | Outside diameter |
| B | 409.575 mm | Total bearing width over inner rings |
| T | 365.125 mm | Total bearing width over outer rings |
| d1 | ≈ 475 mm | Abutment diameter shaft |
| D1 | ≈ 541 mm | Abutment diameter housing |
| r1,2 | min. 6.4 mm | Inner ring radius (chamfer) |
| r3,4 | min. 1.5 mm | Chamfer dimension outer ring |
Calculation data
| Basic dynamic load rating | C | 6 050 kN |
|---|---|---|
| Basic static load rating | C0 | 15 600 kN |
| Fatigue load limit | Pu | 1 180 kN |
| Comparative radial load rating | CF | 1 630 kN |
| Comparative axial load rating | CFa | 264 kN |
| Thrust factor | K | 1.76 |
| Limiting value | e | 0.33 |
| Calculation factor | Y1 | 2 |
| Calculation factor | Y2 | 3 |
| Calculation factor | Y0 | 2 |
Tolerances and clearances
General bearing specifications
- Tolerances: bearings (Normal and CL7C), inch bearings
- Internal clearance
Bearing interfaces
- Seat tolerances for standard conditions
- Tolerances and resultant fit
